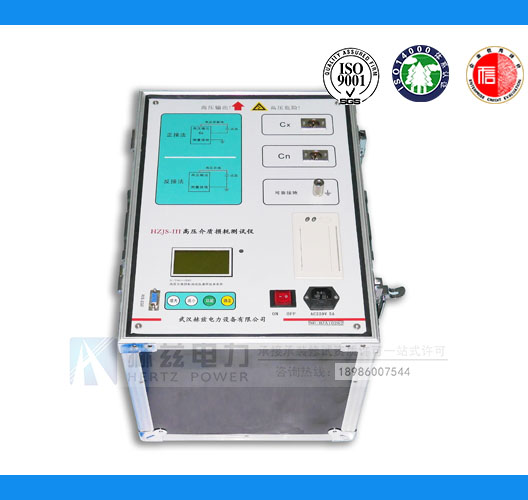

一、HZJS-III高壓介質損耗測試儀產品簡介
HZJS-III高壓介質損耗測試儀是一種新穎的測量介質損耗角正切（tanδ）和電容值（Cx）的自動化儀表。高壓介質損耗測試儀可以在工頻高電壓下，現場測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗角正切（tanδ）和電容值（Cx）。介質損耗測試儀亦可外接電源與公司生產的各種規格的高電壓等級的標準電容器配套使用，用以測量高壓介損，抗干擾能力強 。
介質損耗測試儀采用自動跟蹤干擾抵償電路，將矢量運算法與移相法結合，有效地消除強電場干擾對測量的影響，適用于500kV及其以下電站的現場試驗。
產品別稱：介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介損測試儀、異頻介質損耗測試儀、抗干擾介質損耗測試儀、全自動介質損耗測試儀
二、HZJS-III高壓介質損耗測試儀性能特點
● HZJS-III高壓介質損耗測試儀變頻抗干擾
采用變頻抗干擾技術，在200%干擾下仍能準確測量，測試數據穩定，適合在現場做抗干擾介損試驗。
● HZJS-III高壓介質損耗測試儀高精度測量
采用數字波形分析和電橋自校準等技術，配合高精度三端標準電容器，實現高精度介損測量。
儀器所有量程輸入電阻低于2Ω，消除了測量電纜附加電容的影響。
● HZJS-III高壓介質損耗測試儀多級安全保護，確保人身和設備安全
高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。
低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。
接地保護：儀器接地不良使外殼帶危險電壓時，啟動接地保護。
C V T：高壓電壓和電流、低壓電壓和電流四個保護限，不會損壞設備；誤選菜單不會輸出激磁電壓。CVT測量時無10kV高壓輸出。
防誤操作：兩級電源開關；電壓、電流實時監示；多次按鍵確認；接線端子高/低壓分明；緩速升壓，可迅速降壓，聲光報警。
防“容升”：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。
抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。
高壓電纜：為耐高壓絕緣導線，可拖地使用。
● HZJS-III高壓介質損耗測試儀功能強大，產品系列化
● HZJS-III高壓介質損耗測試儀具有正/反接線，內/外標準電容，內/外高壓多種工作模式，一體化結構，可做各種常規介損試驗，不需外接任何輔助設備。
● HZJS-III高壓介質損耗測試儀液晶顯示，菜單操作，測試數據豐富，自動分辨電容、電感、電阻型試品，自帶微型打印機可打印輸出。
●HZJS-III高壓介質損耗測試儀具有外接標準電容器接口，可外接油杯做精密絕緣油介損試驗，可外接固體材料測量電極做精密絕緣材料介損試驗，也可外接高壓標準電容器做高電壓介損試驗。
● HZJS-III高壓介質損耗測試儀自動識別50Hz / 60Hz系統電源，并支持發電機供電，即使頻率波動大，也可正常測量。
● HZJS-III高壓介質損耗測試儀內置串聯和并聯兩種介損測量模型，方便儀器檢定。
● HZJS-III高壓介質損耗測試儀可存儲255組測量數據。
● HZJS-III高壓介質損耗測試儀CVT自激法測量時，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件。
● HZJS-III高壓介質損耗測試儀中文圖文菜單，大屏幕背光LCD顯示更清晰，電流電壓實時監視。
● HZJS-III高壓介質損耗測試儀優化的電路設計，使正/反接線的準確度和穩定性一致。
● HZJS-III高壓介質損耗測試儀自動識別外接高壓試驗電源頻率40Hz～70Hz，支持工頻電源、變頻電源和串聯諧振電源做大容量高電壓介損試驗。
● HZJS-III高壓介質損耗測試儀具有反接線低壓屏蔽功能，在220kVCVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量。
三、HZJS-III高壓介質損耗測試儀技術參數
| 準確度 | CX:±（讀數×1%+1pF） |
| tgδ | ±（讀數×1%+0.00040） |
| tgδ范圍 | 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別 |
| 抗干擾指標 | 變頻抗干擾，在200%干擾下仍能達到上述準確度 |
| 電容量范圍 | 內施高壓： 3pF～60000pF/10kV 60pF～1μF/0.5kV |
| 外施高壓： 3pF～1.5μF/10kV 60pF～30μF/0.5kV | |
| 試驗電流范圍 | 10μA～5A |
| 分辨率 | 最高0.001pF，4位有效數字 |
| 內施高壓 | 設定電壓范圍：0.5～10kV |
| 最大輸出電流 | 200mA |
| 升降壓方式 | 連續平滑調節 |
| 電壓精度 | ±(1.5%×讀數+10V) |
| 電壓分辨率 | 1V |
| 試驗頻率 |
45、50、55、60、65Hz單頻 45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻 |
| 頻率精度 | ±0.01Hz |
| 外施高壓 |
正接線時最大試驗電流1A，工頻或變頻40-70Hz 反接線時最大試驗電流10kV/1A，工頻或變頻40-70Hz |
| CVT自激法低壓輸出 | 輸出電壓3～50V，輸出電流3～30A |
| 測量時間 | 約40s，與測量方式有關 |
| 輸入電源 | 80V～270VAC，50Hz/60Hz±1%，市電或發電機供電 |
| 打印機 | 煒煌A7熱敏微型打印機 |
| 環境溫度 | -10℃～50℃ |
| 相對濕度 | <90% |

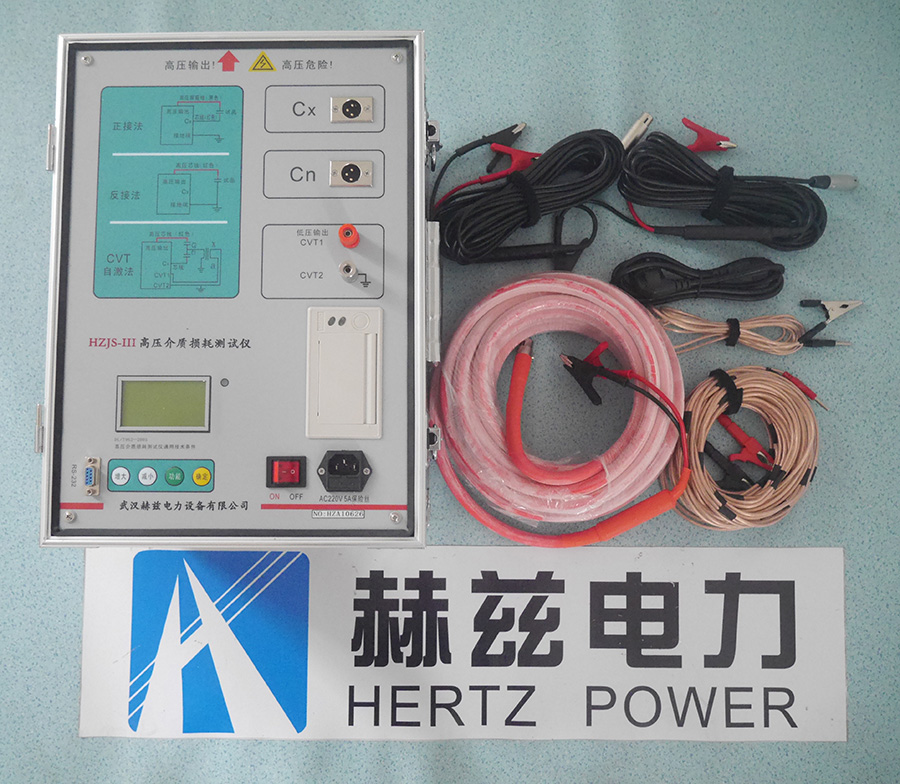

四、HZJS-III高壓介質損耗測試儀配套清單
介損測量儀主機 1臺
高壓HVx電纜（紅色） 1根
低壓Cx電纜（黑色） 2根
CVT輸出測試電纜（雙芯） 1根
AC 220V電源線 1根
接地線（5米） 1根
保險管 4只
打印紙 2個
合格證 1份
使用說明書 1本
出廠檢定報告 1份
